Levantamento Planialtimétrico Cadastral: O Que Medir e Como Contratar

Uma planta pode representar bem o relevo e ainda deixar de fora um elemento importante ao projeto. Pode também mostrar muitas construções, mas não esclarecer a referência dos níveis. O levantamento planialtimétrico cadastral precisa reunir geometria e identificação dos elementos pertinentes à finalidade. Para contratar, o cliente deve saber o que será medido, como aparecerá nos arquivos e quem utilizará essa informação.

Se você prepara uma construção, uma ampliação ou um estudo territorial no Tocantins, este guia ajuda a organizar o pedido. A proposta é ligar a base topográfica às perguntas do projeto, definir entregas compreensíveis e planejar a conferência dos dados. A GeoTopografia poderá avaliar as condições do seu serviço a partir da localização, da abrangência e dos requisitos apresentados.

01 O que é levantamento planialtimétrico cadastral?

A parte planimétrica representa posições no plano. A altimétrica trata de níveis e diferenças de altura. O componente cadastral identifica elementos relevantes ao trabalho, naturais ou construídos, conforme o escopo. O conjunto fornece uma base para interpretar o terreno e relacionar suas características às necessidades do estudo ou do projeto.

O termo cadastral não significa que o serviço atualizará automaticamente um cadastro público. Também não equivale a uma decisão sobre propriedade. Ele descreve uma finalidade de identificação e organização de elementos. Se a entrega será utilizada em um procedimento específico, os requisitos devem ser conhecidos antes do campo. A equipe precisa compreender o produto solicitado e o uso que será feito dele.

Para uma introdução aos conceitos geométricos, consulte o que é levantamento planialtimétrico. Neste artigo, o foco está na organização cadastral: distinguir objetos, documentar referências e preparar dados que possam ser interpretados por quem fará a próxima etapa.

02 Comece pela finalidade e pelo usuário da base

Antes de perguntar o preço, informe qual decisão depende do levantamento. Um estudo de implantação, uma ampliação e uma atualização de representação territorial podem exigir coberturas diferentes. Identifique o profissional ou a equipe que receberá os arquivos. Essa conversa permite conhecer formatos, referências e elementos que precisam aparecer, evitando uma entrega genérica cuja utilidade só será discutida depois.

Apresente o estágio do trabalho. Se o projetista está comparando alternativas, explique as dúvidas da fase inicial. Se existe um projeto em desenvolvimento, encaminhe os requisitos pertinentes. Se a demanda nasceu de uma exigência administrativa, forneça o documento para análise. O responsável avaliará sua aplicação e indicará o escopo compatível, sem presumir que exigências de outro município valem para o seu caso.

O guia sobre planialtimetria em projetos imobiliários mostra como a base participa das decisões de implantação. Para um levantamento cadastral, transforme essa finalidade em uma relação de informações necessárias e combine a forma de conferência com o destinatário dos dados.

03 Defina quais elementos deverão ser cadastrados

O escopo deve listar feições pertinentes ao serviço. Conforme a demanda, podem interessar construções existentes, muros, cercas, acessos, bordas de pavimento, elementos de drenagem visíveis e características do relevo. Essa lista é ilustrativa: a presença de um objeto no terreno não significa que ele estará automaticamente incluído na medição. A abrangência precisa ser acordada.

Peça que o responsável explique como cada grupo será identificado. Uma construção pode precisar apenas de sua projeção externa ou exigir outra representação, conforme o projeto. Uma árvore pode interessar ao estudo, mas sua localização não equivale a inventário ambiental completo. Um elemento de drenagem visto na superfície pode exigir investigação adicional para esclarecer ligações ou dimensões que não estejam acessíveis.

O cliente pode preparar uma lista de prioridades com o projetista. Separe elementos indispensáveis, informações complementares e itens que dependem de acesso ou de outro serviço. Esse quadro ajuda a discutir esforço e limitações. O contrato deve permitir entender quais objetos serão representados e quais perguntas continuarão dependendo de dados adicionais.

04 Combine a área de cobertura e as interfaces externas

A delimitação do trabalho influencia a utilidade da entrega. Em alguns casos, medir somente o interior do lote deixa de fora uma ligação importante com a rua. Em outros, a demanda envolve uma área extensa e exige definição de prioridades. A equipe deve conhecer as interfaces que serão estudadas para avaliar a cobertura adequada e as condições de acesso.

Indique entradas, trechos ocupados, áreas com vegetação e locais que apresentam dificuldade de circulação. Informe quem poderá acompanhar a visita e quais permissões serão necessárias. Se a cobertura envolver área de terceiros, combine o acesso com os responsáveis. A presença de um trecho no desenho não substitui autorização para entrar, modificar ou executar uma intervenção.

Marque em um mapa de orientação o local pretendido e descreva a finalidade. Esse material auxilia a preparação, mas não deve ser tratado como delimitação técnica definitiva. O profissional esclarecerá como a cobertura será identificada na proposta. Qualquer alteração posterior deve ser comunicada para avaliar efeitos sobre campo, produtos e prazo.

05 Separe limite indicado, ocupação e documentação

Muros e cercas são elementos que podem ser medidos e representados. A interpretação de sua relação com o limite do imóvel exige informações adicionais. O desenho precisa permitir compreender o que foi observado, indicado ou extraído de documentos. Misturar essas origens sem identificação pode levar o usuário a tratar uma ocupação como conclusão sobre a extensão jurídica do terreno.

Apresente os documentos disponíveis e informe se existem dúvidas de divisa. O conteúdo de demarcação de terreno e relação com o vizinho ajuda a organizar essa conversa. Se a finalidade exige análise de limite, inclua essa questão expressamente no pedido para que a equipe avalie o trabalho necessário e sua relação com outras providências.

Uma divergência entre área documental e representação medida precisa ser explicada dentro do contexto. Não conclua automaticamente que houve perda ou ganho de propriedade. Peça que o relatório indique as informações comparadas e as questões abertas. Se houver necessidade de tratamento jurídico ou registral, o apoio topográfico deve ser relacionado ao encaminhamento pertinente.

06 Referências, unidades e níveis precisam estar identificados

Coordenadas e cotas só podem ser utilizadas corretamente quando sua referência é compreendida. O IBGE mantém o Sistema Geodésico Brasileiro, e o SIRGAS2000 é o sistema de referência geodésico oficialmente adotado no país. O profissional deve definir e documentar a referência apropriada ao produto, assim como a relação com arquivos e exigências do projeto.

Para o cliente, a questão prática é evitar que equipes combinem dados incompatíveis. Pergunte quais unidades serão usadas, qual referência horizontal foi adotada e como os níveis serão identificados. A informação deve acompanhar a entrega, permitindo que o projetista interprete os valores. Um arquivo recebido de outro trabalho precisa ser analisado antes de ser incorporado à base.

Na altimetria, a origem das alturas também precisa ser esclarecida. Valores obtidos por GNSS não devem ser confundidos automaticamente com as cotas exigidas no projeto. O responsável avaliará a referência e a conversão pertinente. Combine ainda a preservação dos pontos de apoio para que a etapa de execução possa se relacionar à base dentro do serviço contratado.

07 Como o método de campo é escolhido?

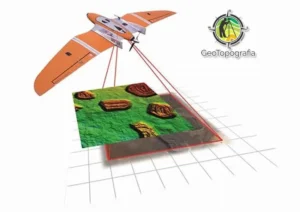

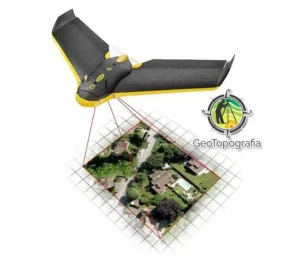

A escolha considera finalidade, condições do local, cobertura e requisitos técnicos. Métodos terrestres e aerofotogramétricos podem participar do trabalho, conforme avaliação do responsável. O nome do equipamento não substitui a explicação sobre como os dados serão produzidos e conferidos. O cliente deve compreender o resultado contratado e suas condições de utilização.

Uma área com obstáculos, vegetação ou circulação intensa pode exigir procedimentos e organização específicos. Informe essas condições durante o orçamento. A empresa avaliará preparação, acesso e necessidade de complementação. Se houver elementos que não podem ser observados nas condições encontradas, o produto deve explicar as limitações e as providências que poderão ser necessárias.

Para entender a participação do mapeamento aéreo, leia organização de mapas e dados técnicos. Uma imagem detalhada não garante que todos os elementos cadastrais tenham sido identificados. A adequação depende do método, dos controles, da representação e da finalidade definida.

08 Legenda e camadas tornam a planta compreensível

O destinatário precisa distinguir terreno, objetos existentes e eventuais informações de projeto. Uma legenda clara e uma organização coerente de camadas ajudam a leitura. O contratante pode solicitar uma explicação sobre os grupos representados, sem prescrever uma configuração que desconhece. O formato deve atender às necessidades acordadas com quem utilizará o arquivo.

Quando objetos possuem características diferentes, confirme como serão identificados. A distinção entre elemento observado e informação fornecida por outra fonte deve permanecer compreensível. Se uma representação for simplificada para facilitar a impressão, o arquivo técnico precisa conservar a informação necessária ao uso contratado. Uma planta agradável de visualizar e uma base utilizável precisam ser avaliadas conjuntamente.

Também convém combinar nomes e versões. Por exemplo, uma pasta de entrega pode separar planta para leitura, arquivos destinados ao projeto e documentos explicativos. Essa organização ilustrativa não define um padrão obrigatório. A proposta deve informar o conjunto real de produtos, seu formato e as instruções pertinentes para que o usuário encontre a base vigente.

09 Curvas de nível e modelo do terreno: como utilizar?

Curvas de nível ajudam a visualizar a variação do relevo, mas sua interpretação depende de como a superfície foi produzida. O intervalo entre linhas e a escala de apresentação precisam ser compatíveis com a finalidade. Não existe um valor universal que seja adequado a qualquer serviço. O responsável avaliará os requisitos e explicará a representação utilizada.

Em um modelo digital, pergunte qual superfície está representada e quais elementos podem influenciar sua leitura. O usuário deve compreender a relação entre terreno, construções, vegetação e os produtos disponíveis. Um modelo utilizado sem essa distinção pode gerar interpretações inadequadas. Peça que o profissional esclareça as limitações antes de utilizar o arquivo em cálculos ou estudos.

Se o objetivo envolve cortes e aterros, também será necessária uma superfície proposta e hipóteses de análise. O levantamento da situação existente não define sozinho o volume de execução. O artigo sobre planialtimetria em infraestrutura mostra como relacionar a base aos estudos e às revisões de projeto.

10 Produtos que podem compor a entrega

O contrato precisa listar o que o cliente receberá. Conforme o serviço, podem ser previstos planta, arquivos digitais, informações de pontos, representações de relevo e explicação técnica das referências. Essa relação deve estar vinculada à finalidade. O nome do levantamento não permite presumir que todos esses produtos estarão incluídos ou que servirão a qualquer procedimento futuro.

Se a demanda incluir peças para um encaminhamento específico, apresente os requisitos. O guia de planta e memorial descritivo ajuda a separar finalidades. Confirme ainda a responsabilidade técnica aplicável e quais atividades adicionais deverão ser contratadas para completar o conjunto necessário.

11 Projeto de engenharia e levantamento são etapas relacionadas

Uma base cadastral pode apoiar arquitetura, implantação e outros estudos. Ela oferece dados para que os projetistas desenvolvam soluções, mas não contém automaticamente todos os projetos do empreendimento. O cliente deve identificar quais disciplinas utilizarão o levantamento e quem confirmará que a cobertura atende às necessidades de cada uma.

O conteúdo sobre integração da topografia com a engenharia apresenta essa organização. Na prática, combine uma etapa de conferência da base antes de consolidar decisões que dependem dela. Se o projetista identificar informação faltante, descreva a necessidade para avaliar complementação, em vez de adaptar o desenho sem fundamento.

Dados de superfície também não substituem investigações de solo, localização completa de redes subterrâneas ou estudos hidrológicos. Quando essas informações forem importantes, precisam de procedimento próprio. A equipe pode coordenar referências entre serviços, conforme contratado. A clareza sobre a origem de cada dado permite que o projeto utilize resultados pertinentes sem atribuir ao levantamento conclusões que ele não produziu.

12 Uso em regularização e cadastros: confirme a finalidade

Uma ocupação existente pode exigir uma base com elementos relacionados à regularização. O serviço deve considerar o procedimento e os requisitos aplicáveis. O desenho é uma parte do conjunto, não uma aprovação automática. O contratante precisa compreender a relação entre levantamento, projeto de regularização, documentação e decisão dos responsáveis pelo encaminhamento.

Consulte REURB e apoio técnico à regularização urbana para conhecer essa finalidade. Um levantamento preparado para uma construção nova pode não conter as informações exigidas em um núcleo ocupado. A equipe deve conhecer o contexto antes de estimar o campo e organizar as peças.

Da mesma forma, cadastro municipal, cadastro ambiental rural e certificação de imóvel rural possuem finalidades distintas. Uma base geométrica pode contribuir com informações, mas sua utilização precisa ser avaliada em cada processo. Peça que a proposta explique se o contrato contempla somente produção de dados ou também serviços posteriores, com identificação do que dependerá de terceiros e órgãos competentes.

13 Da entrega digital à locação da obra

Depois que o projeto define posições e níveis, pode ser necessária a locação no terreno. Essa atividade utiliza referências e dados para a marcação prevista no escopo. Levantamento e locação se complementam, mas precisam de organização própria. Informe se a intenção é contratar apenas a base ou preparar também o atendimento em etapas da obra.

O guia de locação topográfica explica cuidados com revisão e referências. Proteja os pontos de apoio no canteiro e comunique movimentações que possam afetá-los. A equipe avaliará a necessidade de conferência ou reposição conforme o serviço, evitando executar marcações a partir de uma referência cuja integridade não foi verificada.

Se o terreno sofrer alteração depois da medição, informe o que mudou. A decisão sobre atualização depende do uso pretendido e da extensão das modificações. Não trate a base como permanentemente atual apenas porque os arquivos abrem corretamente. Identificação de data e versão ajuda a equipe a decidir se o material permanece adequado ou se precisa de complementação.

14 Como solicitar orçamento no Tocantins?

Envie município, localização, área aproximada e finalidade. Informe condições de acesso, ocupação existente e requisitos recebidos do projetista. Apresente documentos e arquivos disponíveis, indicando suas origens. Se ainda não houver uma definição completa, a empresa poderá orientar quais perguntas precisam ser respondidas para preparar uma proposta útil.

O preço considera abrangência, detalhamento, condições de campo, processamento e produtos. Compare propostas pelo conjunto de atividades. Um levantamento com cobertura restrita e uma base cadastral mais abrangente podem exigir trabalhos diferentes. Leia como avaliar o preço de levantamento planialtimétrico para organizar essa comparação.

Informe quando a equipe de projeto precisa dos dados e qual decisão depende da entrega. O prazo deve considerar preparação, campo e processamento, além do recebimento das informações necessárias. Combine como serão tratadas alterações de escopo e dúvidas posteriores. Essa organização permite planejar o serviço com expectativas ligadas às condições do imóvel e aos produtos contratados.

15 Conferência da entrega: uma reunião que faz diferença

Reserve um momento para abrir os produtos com o responsável e com o usuário da base. Confirme cobertura, legenda, referências e identificação das versões. Se houver dúvida sobre um elemento, localize-o no arquivo e registre a pergunta. A reunião permite esclarecer a interpretação antes de incorporar dados a cálculos ou consolidar a implantação.

Teste a compatibilidade dos formatos no programa utilizado pelo projetista. Confira unidades e ligação com os arquivos já existentes. Se houver necessidade de conversão, combine a adaptação com quem possui responsabilidade pelo trabalho. A conversão de um formato não deve modificar silenciosamente referências ou representação. Identifique a versão resultante e preserve a relação com a entrega original.

Registre questões abertas e o encaminhamento de cada uma. Por exemplo, uma área sem acesso pode depender de nova visita, enquanto um requisito de outro profissional pode exigir ajuste de cobertura. Essa lista ajuda a distinguir esclarecimento sobre a entrega de um serviço adicional. O aceite deve considerar os produtos contratados e as condições documentadas.

16 Exemplos ilustrativos de aplicação cadastral

Em uma ampliação, o projetista precisa relacionar uma construção existente à nova proposta. O cliente combina quais elementos devem ser medidos e como serão representados. A base cadastral organiza posições e níveis, enquanto outras informações dependem dos serviços correspondentes. O benefício é compreender melhor a ligação entre o que existe e o que será estudado.

Em um terreno destinado a implantação, a equipe identifica que o acesso externo influencia a solução. A cobertura é discutida antes do campo para avaliar o trecho necessário e suas permissões. O levantamento fornece os dados previstos, e o projetista utiliza a base junto aos demais requisitos. A medição auxilia o estudo sem definir sozinha a aprovação ou os custos finais.

Em uma área já ocupada, diferentes desenhos circulam entre equipes. A entrega cadastral identifica data, fontes e versões, permitindo distinguir a situação levantada das propostas posteriores. Esses exemplos são didáticos, não relatos de clientes da GeoTopografia. Demonstram por que finalidade, cobertura e organização dos arquivos precisam ser combinadas desde a contratação.

17 Perguntas frequentes

O levantamento cadastral identifica tudo no terreno?

A cobertura e os elementos dependem do escopo. O cliente deve apresentar a finalidade e combinar as informações necessárias. Itens sem acesso ou que exigem investigação própria precisam de avaliação específica. Peça a lista de produtos e limitações para compreender o que será representado.

Posso entregar qualquer planta ao projetista?

O material deve ser analisado quanto a finalidade, cobertura, referência e condições atuais. Uma planta antiga pode ajudar a preparar o serviço, mas sua existência não comprova adequação ao novo projeto. O profissional indicará se os dados podem ser utilizados, conferidos ou complementados.

O cadastro da planta comprova a propriedade?

A representação técnica não substitui os documentos e a análise pertinente ao direito sobre o imóvel. Elementos observados e limites indicados devem ser compreendidos em seu contexto. Quando houver dúvida de divisa ou de documentação, apresente-a expressamente para definir o apoio técnico e os outros encaminhamentos necessários.

O serviço já inclui projeto e aprovação?

Somente o contrato define as atividades incluídas. Base cadastral, projeto, locação e acompanhamento de procedimentos são trabalhos relacionados, mas distintos. Solicite a descrição das entregas e dos responsáveis para entender qual etapa a empresa atenderá e o que precisará ser organizado depois.

18 Prepare uma base que responda às perguntas do seu projeto

O levantamento planialtimétrico cadastral ganha utilidade quando mede os elementos pertinentes, identifica referências e entrega dados compreensíveis. Comece pela finalidade, converse com o projetista e combine a conferência. Essa organização ajuda a usar a informação do terreno de forma coerente com o estudo, o projeto e as etapas seguintes.

Entre em contato com a GeoTopografia para avaliar seu levantamento no Tocantins. Informe município, localização, área aproximada, etapa do projeto e requisitos disponíveis. A equipe poderá explicar a cobertura, os produtos e as condições de atendimento. Transforme o pedido genérico de uma planta em um escopo ligado às decisões que você precisa tomar.
