Topografia Para Irrigação e Pivô Central no Tocantins: Meça Antes de Investir na Água

01 Por que a irrigação é a nova fronteira do campo no Tocantins

O Tocantins tem sol o ano inteiro, terra plana em muitas regiões e rios importantes cortando o estado, como o Araguaia, o Tocantins, o Formoso, o Javaés e tantos outros. O que limita a produção em boa parte do ano não é a terra nem a luz: é a água. No período seco, de maio a setembro, quem depende só da chuva para de produzir ou produz muito menos.

É por isso que a irrigação vem ganhando espaço no estado. Pivôs centrais em lavouras de grãos e sementes, várzeas irrigadas na região de Formoso do Araguaia e Lagoa da Confusão, irrigação de pastagens, fruticultura e hortaliças perto das cidades. Com irrigação, o produtor pode fazer duas ou três safras por ano, produzir semente de alto valor e reduzir o risco do clima.

Mas um projeto de irrigação é um investimento alto, e quase tudo nele depende de um dado que muita gente deixa para depois: a topografia do terreno. O desnível entre o rio e a lavoura define o tamanho da bomba. A declividade da área define se o pivô gira sem problemas. As cotas definem por onde passa a adutora, onde fica o reservatório e quanto de água ele guarda. Errar essas medidas custa caro durante toda a vida do equipamento.

Este guia mostra, de forma prática, onde a topografia e a agrimensura entram num projeto de irrigação: da escolha da área à locação do pivô, passando pela captação, adutora, reservatório, outorga e documentação da fazenda. Ele foi escrito para produtores, investidores, projetistas de irrigação e revendas de equipamentos.

02 Etapa 1: escolher a área certa para irrigar

Nem toda área da fazenda é boa para irrigar. Antes de pedir orçamento do pivô, vale entender o terreno. Essa análise inicial evita escolher uma área que vai exigir bomba muito grande, adutora muito longa ou correções caras no solo.

Um levantamento topográfico, mesmo preliminar, mostra rapidamente o desnível entre a captação e a área irrigada, as declividades e as interferências, como estradas, cercas, linhas de energia, áreas de preservação e drenagens naturais. Com esses dados, o projetista consegue comparar alternativas antes de fechar o projeto.

03 Etapa 2: o levantamento planialtimétrico da área e da captação

Escolhida a área, vem o levantamento que alimenta o projeto: o planialtimétrico, com cotas e curvas de nível da área a irrigar, do caminho da adutora e do local de captação. É nele que o projetista se apoia para dimensionar o sistema.

O desnível é a parte mais sensível. Cada metro de diferença de altura entre a água e o ponto mais alto do sistema equivale, aproximadamente, a 0,1 bar de pressão que a bomba precisa vencer, sem contar as perdas na tubulação. Um erro de alguns metros na cota pode levar a uma bomba subdimensionada, que não entrega a vazão, ou superdimensionada, que gasta energia à toa por anos.

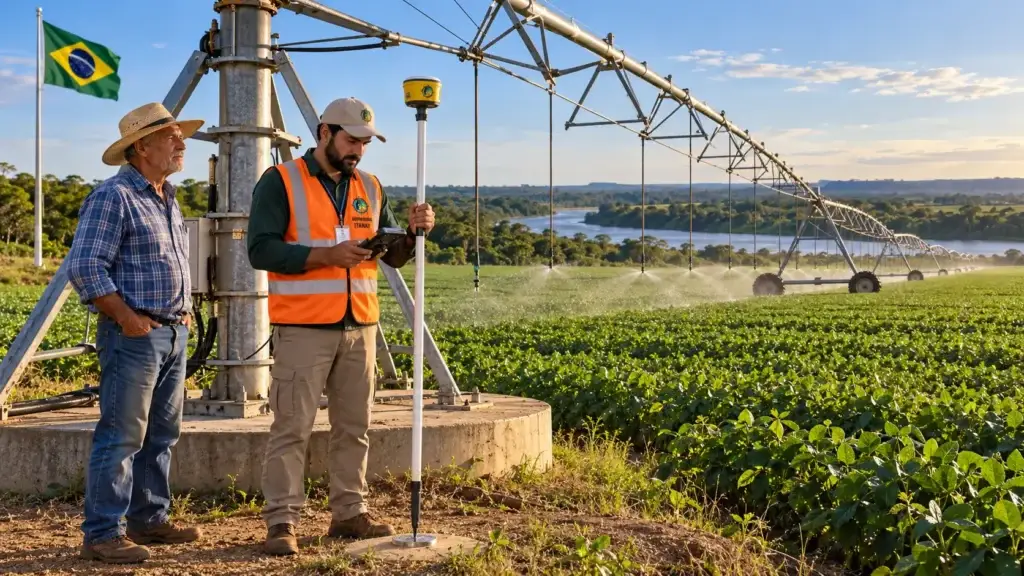

O levantamento é feito com GNSS RTK e estação total, amarrado a coordenadas oficiais. Em áreas muito grandes, pode ser complementado por aerolevantamento, sempre com pontos de controle medidos em campo. Os fundamentos do planialtimétrico estão em levantamento planialtimétrico cadastral: fundamentos.

04 Etapa 3: o pivô central na prática

O pivô central é o sistema mais comum em lavouras de grãos e sementes. Ele gira em torno de uma torre central, com uma linha de torres móveis que percorre o círculo. Parece simples, mas o terreno influencia diretamente o funcionamento.

Em terrenos com declividade, a pressão varia ao longo do círculo: quando a linha passa pelo ponto mais alto, a pressão cai; no ponto mais baixo, aumenta. O projetista usa as cotas do levantamento para escolher reguladores e dimensionar o sistema de forma que a lâmina de água seja uniforme em toda a área.

Também é na topografia que se define o melhor aproveitamento da área. Um centro mal posicionado pode deixar cantos sem irrigar ou fazer o círculo invadir uma APP ou a divisa do vizinho. Com as coordenadas corretas, o projeto encaixa o máximo de área útil dentro do que é permitido.

05 Etapa 4: captação, adutora e reservatório

A água precisa sair da fonte e chegar ao pivô. Esse caminho, que parece só “um cano”, é muitas vezes a parte mais cara da obra.

• Captação em rio ou córrego: o levantamento mostra a cota do nível d’água, as margens, a APP e o melhor ponto para a casa de bombas.
• Adutora: o perfil do traçado indica pontos altos (onde o ar se acumula) e pontos baixos (onde se prevê descarga), além do comprimento real.
• Reservatório ou barramento: quando a fonte não garante vazão o ano todo, a topografia calcula a área que será alagada e o volume armazenado em cada cota.
• Represa já existente: a batimetria mede o fundo e mostra o volume real disponível e o assoreamento.

No caso de reservatórios, a medição é decisiva: o volume que a represa guarda em cada nível define quantos dias de irrigação ela sustenta no auge da seca. Para represas que já existem, a batimetria responde essa pergunta com dados, e não com estimativa. Veja como funciona em batimetria no Tocantins: técnicas e aplicações.

Barragens também envolvem questões de segurança e de licenciamento. O porte, a altura do maciço e o volume definem as exigências legais. Esse ponto deve ser tratado com o engenheiro responsável e com o órgão ambiental desde o início.

06 Etapa 5: várzeas, canais e sistematização do terreno

No sudoeste do Tocantins, na região de Formoso do Araguaia e Lagoa da Confusão, a irrigação de várzea é tradicional. Ali, o controle da água acontece por canais, comportas e drenos, e o terreno precisa ser muito bem nivelado para que a água se distribua de forma uniforme nas quadras.

Nesse tipo de projeto, diferenças de poucos centímetros fazem a água empoçar numa parte da quadra e faltar em outra. A topografia acompanha a obra de terraplanagem do começo ao fim, marcando as cotas para as máquinas e conferindo o resultado. Os mesmos princípios de grandes obras lineares estão em planialtimétrico em projetos de infraestrutura.

07 Etapa 6: locação e as built da irrigação

Com o projeto aprovado e o equipamento comprado, chega a hora de marcar tudo no chão. A locação garante que o pivô, a adutora e as estruturas fiquem exatamente onde o projeto previu.

Depois da montagem, o as built registra o que foi construído de fato. Ele é útil para a manutenção, para a documentação do financiamento e para a outorga, que pede a localização exata da captação. Entenda como funciona a locação em locação de obra e marcação de gabarito.

08 Outorga, licenciamento e documentação da fazenda

Irrigar exige autorização para usar a água. A outorga de direito de uso de recursos hídricos é emitida pelo órgão estadual, no caso de rios estaduais, ou pela Agência Nacional de Águas e Saneamento Básico (ANA), no caso de rios de domínio da União. Em muitos casos, também é necessário o licenciamento ambiental do empreendimento.

• Localização exata da captação: coordenadas do ponto de retirada de água, medidas em campo.
• Área irrigada: o perímetro de cada pivô ou quadra, com a área calculada.
• Reservatórios e barramentos: área inundada, volume e cotas.
• CAR em dia: a APP da captação e a reserva legal precisam estar corretas no cadastro ambiental.
• Matrícula e georreferenciamento: a área do projeto precisa estar dentro do imóvel, sem sobreposição com vizinhos.

A parte ambiental e o pedido de outorga são conduzidos por profissional habilitado na área, junto com o produtor. A GeoTopografia fornece as medições, as plantas e as coordenadas que esses processos exigem. Veja também licenciamento ambiental no Tocantins e, se o CAR estiver com pendência, CAR com pendência ou cancelado: como regularizar.

09 Pequenas áreas, pastagem e fruticultura também ganham

Irrigação não é só para grandes lavouras de grãos. No entorno de Palmas, Paraíso do Tocantins, Gurupi e Porto Nacional, cresce a irrigação de pastagens para engorda, de fruticultura, de hortaliças e de áreas de sementes em propriedades menores. Nesses casos, os sistemas mais usados são o gotejamento, a microaspersão, a aspersão convencional e os pivôs menores ou rebocáveis.

A lógica da topografia é a mesma, só que em escala menor: medir o desnível entre a fonte de água e a área, traçar o caminho da tubulação, definir onde fica a caixa d’água ou o reservatório e encaixar as linhas de irrigação no relevo. Em áreas com declividade, as linhas acompanham as curvas de nível para a pressão ficar uniforme e evitar erosão.

• Gotejamento e microaspersão: sensíveis à diferença de pressão; o relevo define a divisão em setores.
• Pastagem irrigada: piquetes, bebedouros e corredores planejados junto com a rede de água.
• Reservatórios escavados: volume calculado a partir do levantamento do terreno antes da escavação.

Para o pequeno e médio produtor, um levantamento bem feito no começo evita comprar tubulação e bomba erradas, que é onde o dinheiro mais se perde nesses projetos.

10 Erros que encarecem um projeto de irrigação

• Projetar sem medir: usar cotas de mapa gratuito ou de GPS de celular para dimensionar bomba e adutora.
• Subestimar o desnível: poucos metros de diferença mudam a potência da bomba e a conta de energia por anos.
• Ignorar o perfil do raio: descobrir na montagem que uma grota ou uma rampa forte atrapalha o pivô.
• Esquecer a APP: captação e círculo invadindo área de preservação geram problemas na outorga e no licenciamento.
• Represa sem medição: confiar no volume “de olho” e faltar água no auge da seca.
• Documentação atrasada: matrícula sem georreferenciamento ou CAR pendente travando financiamento e outorga.

Quanto custa a topografia para irrigação? Depende do tamanho da área, da distância até a captação, do relevo, da vegetação e das etapas contratadas (levantamento, locação, acompanhamento de obra, as built, batimetria). Os fatores gerais estão em o que forma o preço do levantamento planialtimétrico. Para projetos maiores, a proposta costuma ser feita por etapa.

11 Quatro situações comuns no campo

Os exemplos são situações típicas da região, com números arredondados. Em todos, a decisão certa veio de medir antes de investir.

12 Como a GeoTopografia atende projetos de irrigação

A GeoTopografia tem sede em Paraíso do Tocantins, equipe própria e mais de dez anos de experiência em topografia e regularização rural no Tocantins e nos estados vizinhos. Em irrigação, atuamos em todas as etapas em que a medição é decisiva, sempre com GNSS RTK de última geração e estação total.

E, como somos especialistas em regularização fundiária, cuidamos também da base documental da fazenda: georreferenciamento, CAR, CCIR e ITR, para o projeto andar sem travas na outorga e no banco.
